(1)   D'abord, compléter les colonnes contenant les données qui serviront à construire le graphique.  Le programme utilisera les données de la première colonne pour l'axe horizontal (x) et celles de la deuxième colonne pour l'axe vertical (y).

        Ensuite, à l'aide de la souris, définir la plage contenant ces données (en excluant le titres des colonnes).

(2)   Aller dans le menu Insertion.

(3)   Cliquer sur l'onglet Nuage de points (sur le symbole ˅).

(4)   Sélectionner le graphique montrant les points séparés par des segments de droite.

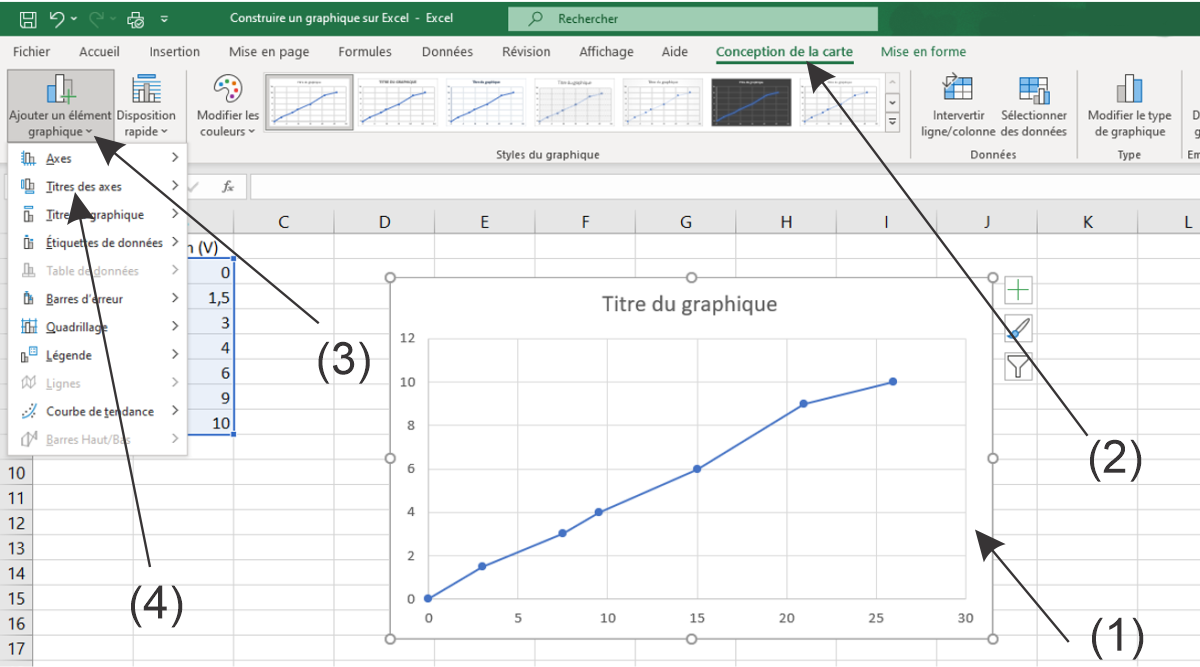

(1)  Pour travailler sur le graphique, il faut que celui-ci soit sélectionné.  À ce moment, il est entouré d'un cadre terminé par des points et deux sections apparaissent à la droite du menu, en haut de la page.

(2)   Sélectionner l'onglet Conception de la carte.

(3) Sélectionner Ajouter un élément graphique (à gauche du menu).

(4)   Cliquer sur Titre des axes.

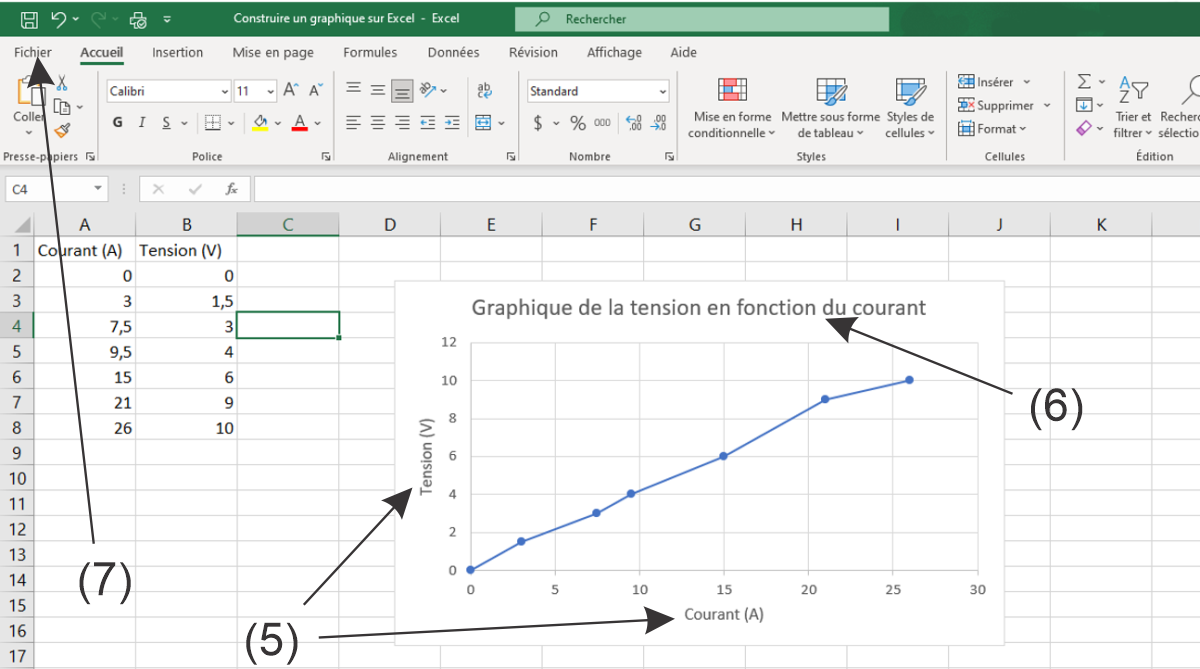

(5)   Ajouter les titres des axes.

(6)   Ajouter le titre du graphique.

(7)   Cliquer le graphique et cliquer sur Fichier afin d'imprimer le graphique.

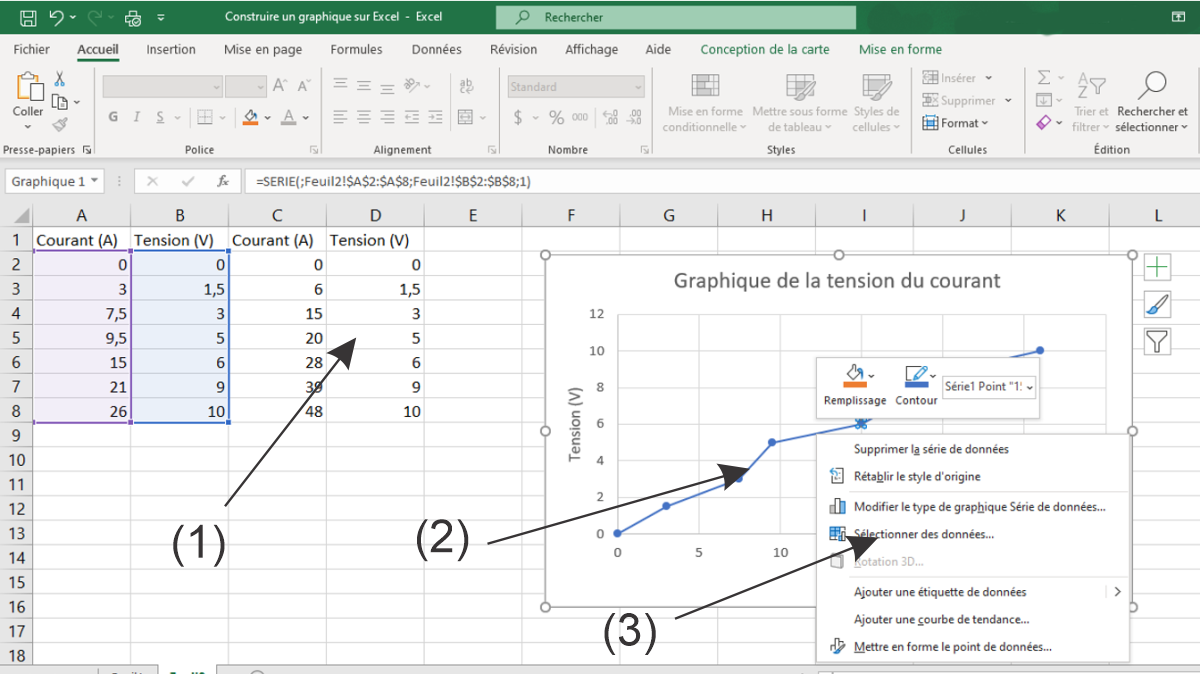

(1)  Ajouter les colonnes des données à partir desquelles la courbe sera tracée.

(2)   Cliquer avec touche de DROITE de la souris sur la courbe présente sur le graphique.

(3)   Cliquer sur Sélectionner des données.

(4)   Cliquer sur Ajouter.

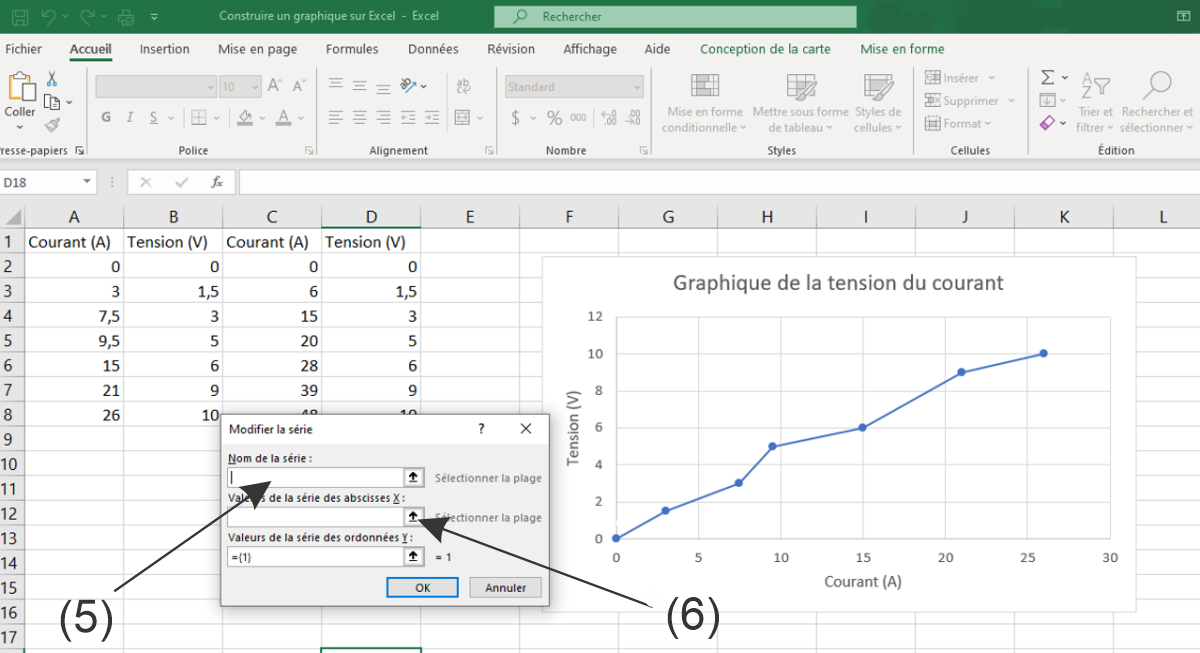

(5)   Donner un nom à cette courbe (le nom servira dans la légende).

(6)   Cliquer sur Valeurs de la série des abscisses X... (sur la flèche située à droite).

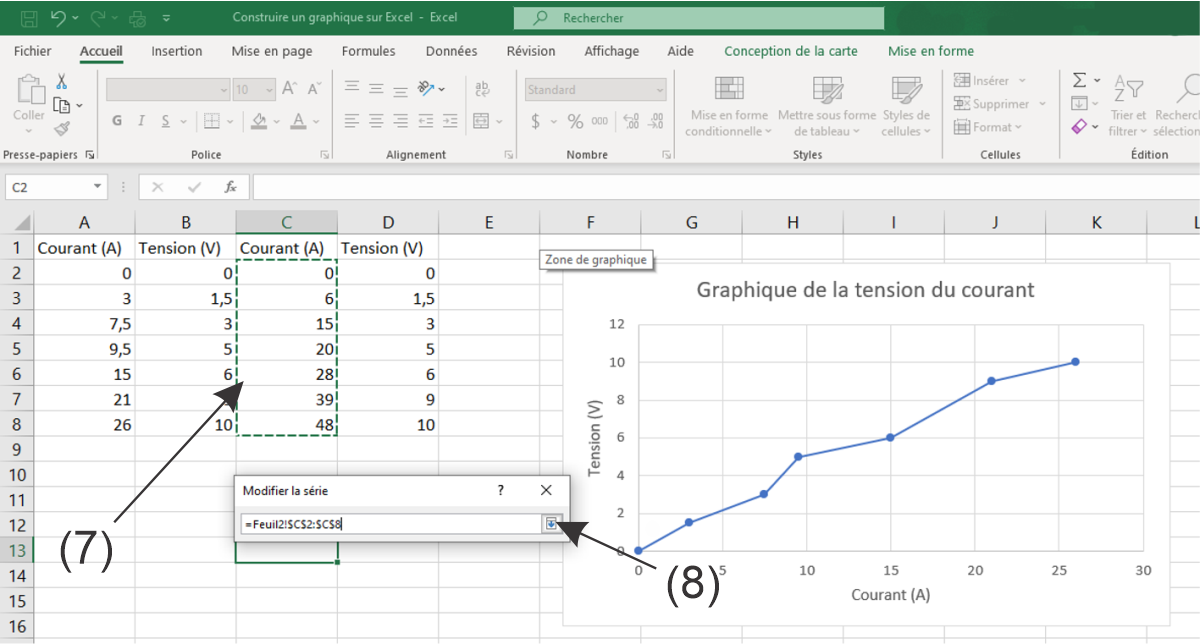

(7)   Sélectionner les données qui seront en "x".  On devrait voir ces données apparaître dans la fenêtre située juste en dessous.

(8)   Cliquer sur la flèche située à la droite de la fenêtre.

Refaire la même opération pour les valeurs en "y".

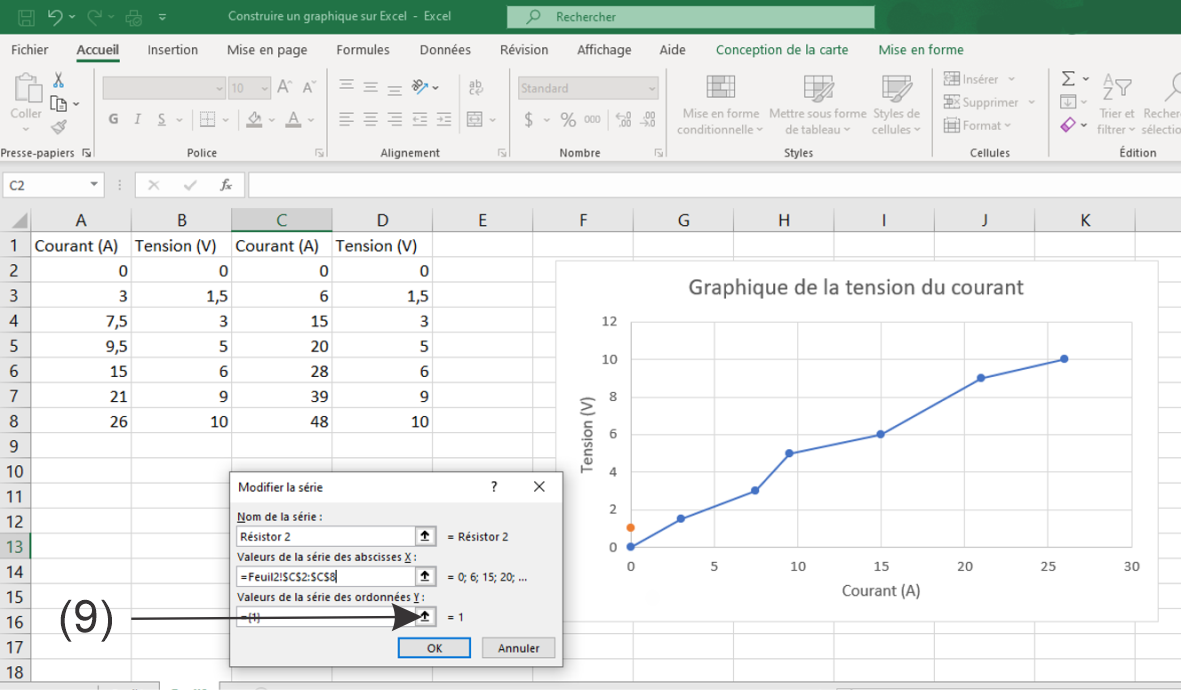

(9)   Cliquer sur Valeurs de la série des ordonnées Y... (sur la flèche située à droite).

(10) Sélectionner les données qui seront en "y".  On devrait voir ces données apparaître dans la fenêtre située juste en dessous.

(11) Cliquer sur la flèche située à la droite de la fenêtre.

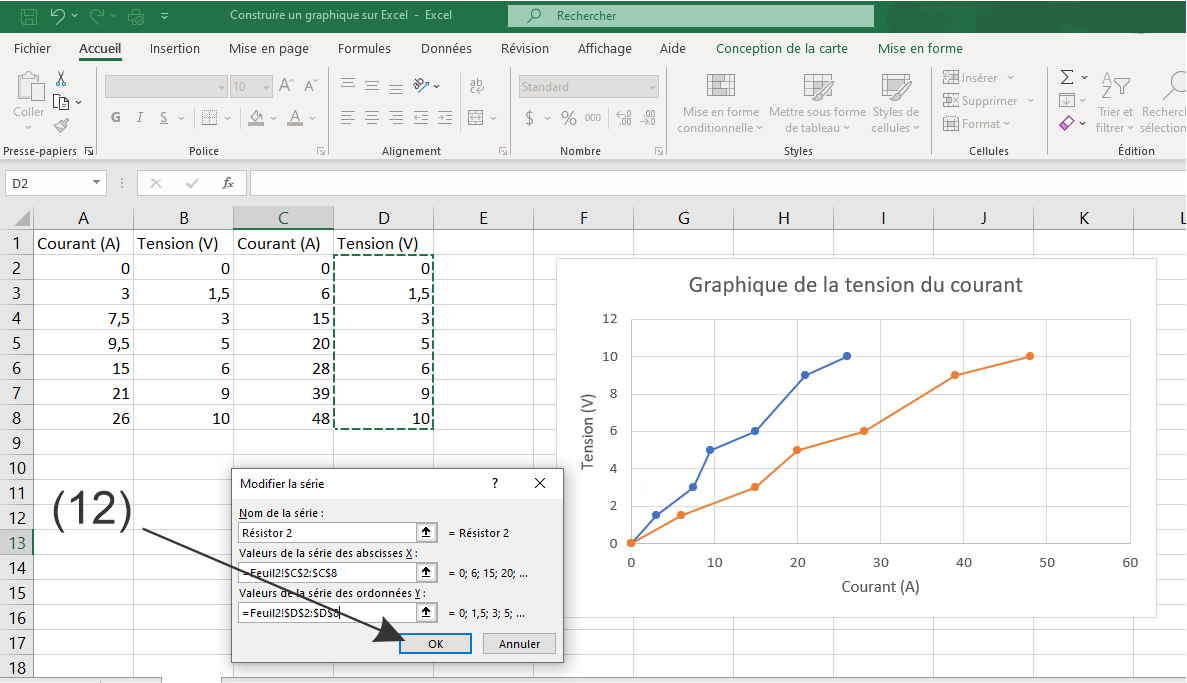

(12) Sélectionner OK.

Renommer première série de données.

(13) Cliquer Série 1.

(14) Cliquer sur Modifier.  Changer le nom de la série... Cela donnera un nom à cette courbe (...et servira dans la légende).

Cliquer OK.

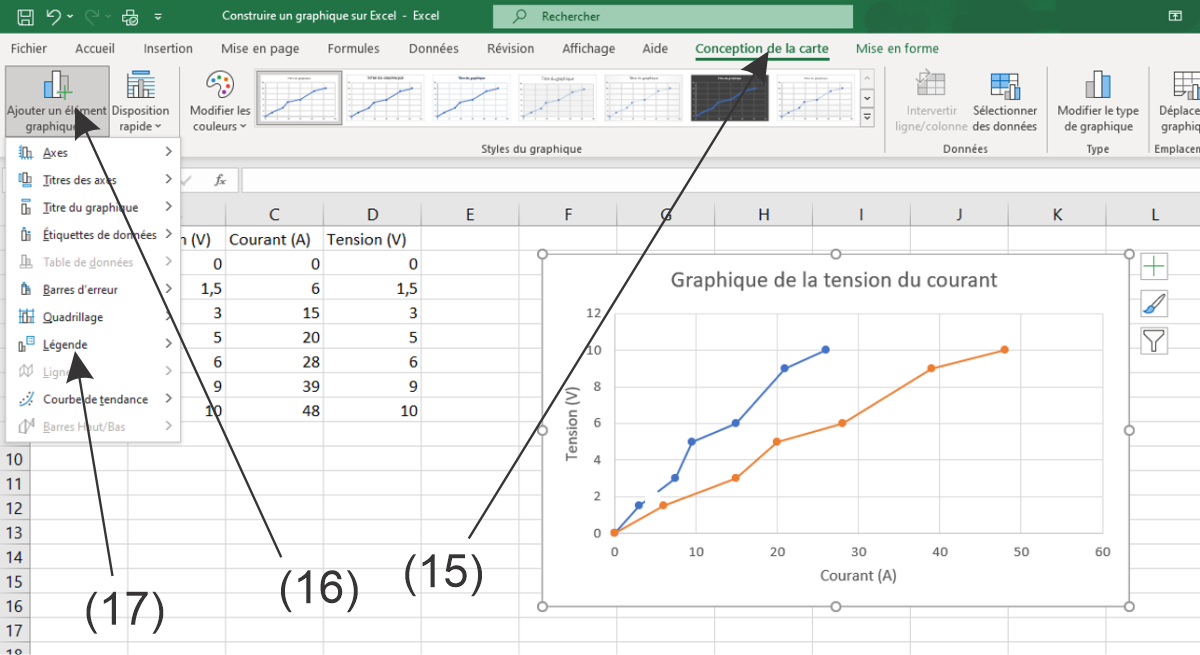

(15) Sélectionner l'onglet Conception de la carte.

(16) Sélectionner Ajouter un élément graphique (à gauche du menu).

(17)   Cliquer sur Légende et choisir la position de la légende.

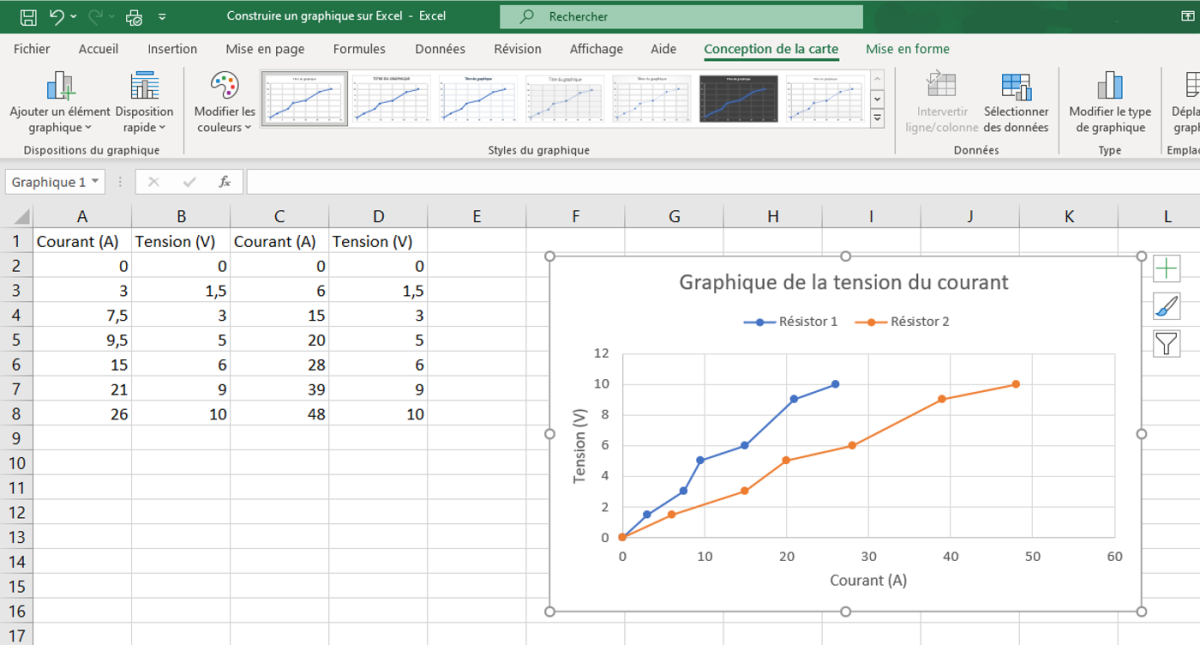

Pour imprimer le graphique, sélectionner le graphique, puis allez dans l'onglet Fichier, à la gauche du menu.  Sélectionner Imprimer.

Si on veut ajouter plusieurs courbes ayant les mêmes valeurs de "x".

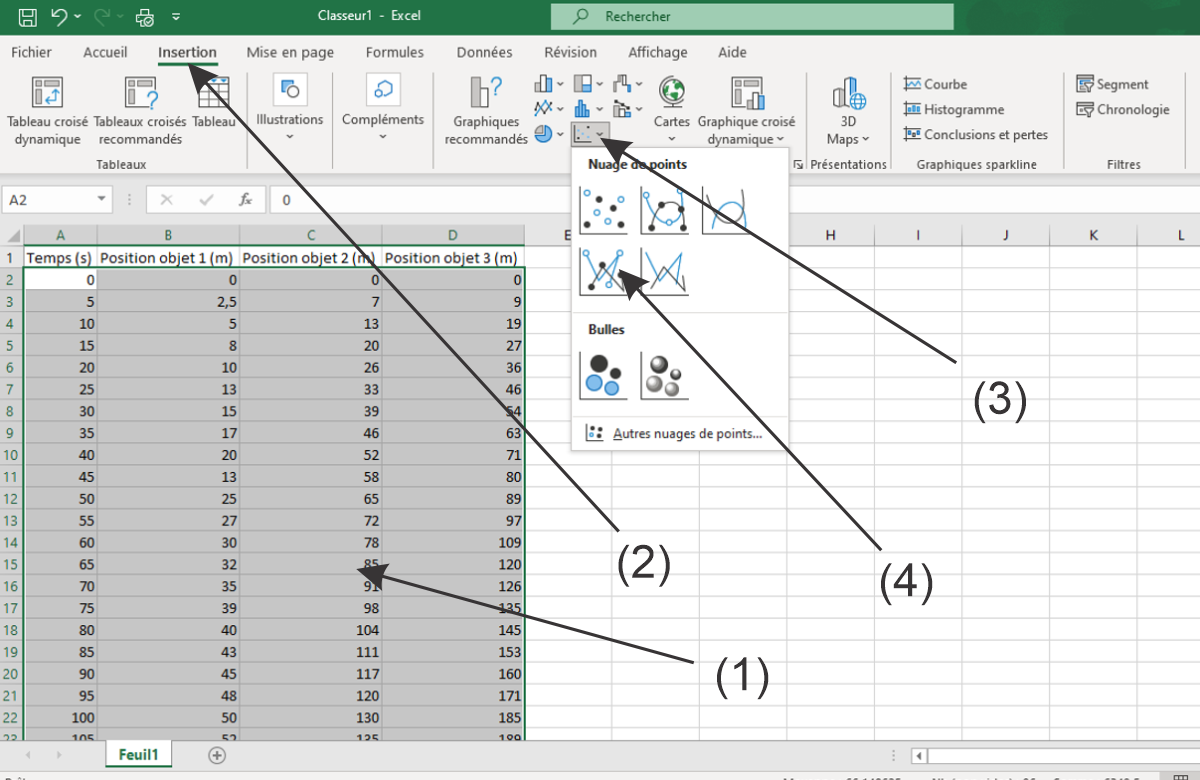

(1)   D'abord, compléter les colonnes contenant les données qui serviront à construire le graphique.  Le programme utilisera les données de la première colonne pour l'axe horizontal (x) et celles des autres colonnes seront sur l'axe vertical (y).  Il y aura autant de courbe que de colonnes suivant la première colonne.

        Ensuite, à l'aide de la souris, définir la plage contenant ces données (en excluant le titres des colonnes).

(2)   Aller dans le menu Insertion.

(3)   Cliquer sur l'onglet Nuage de points (sur le symbole ˅).

(4)   Sélectionner le graphique montrant les points séparés par des segments de droite.

(1)  Cliquer avec touche de DROITE de la souris sur une des courbes (n'importe laquelle). On peut également cliquer sur la légende située sous le graphique (avec la touche de DROITE de la souris).

(3)   Cliquer sur Sélectionner des données.

(1)  Sélectionner la Série 1.

(2)   Cliquer sur Modifier.

(1)  Donner un nom à cette courbe (le nom servira dans la légende).

(2)  Cliquer OK

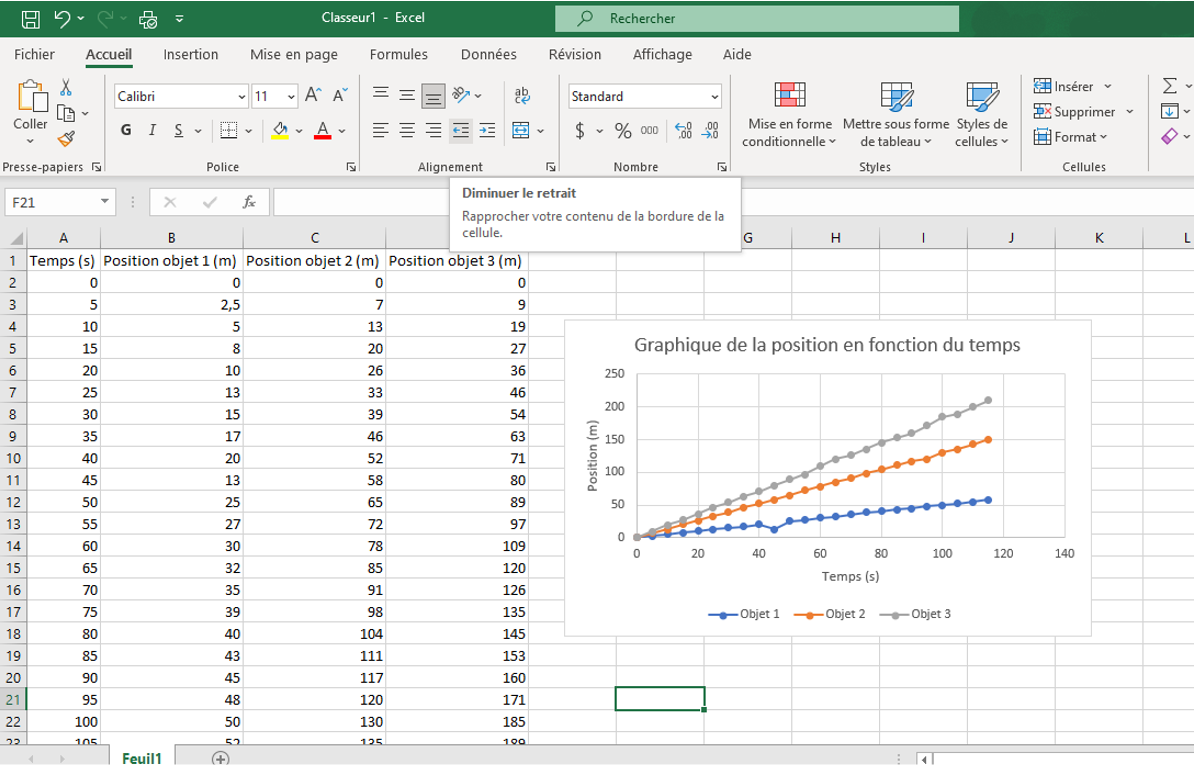

Refaire la même opération avec les deux autres séries pour nommer les deux autres courbes.

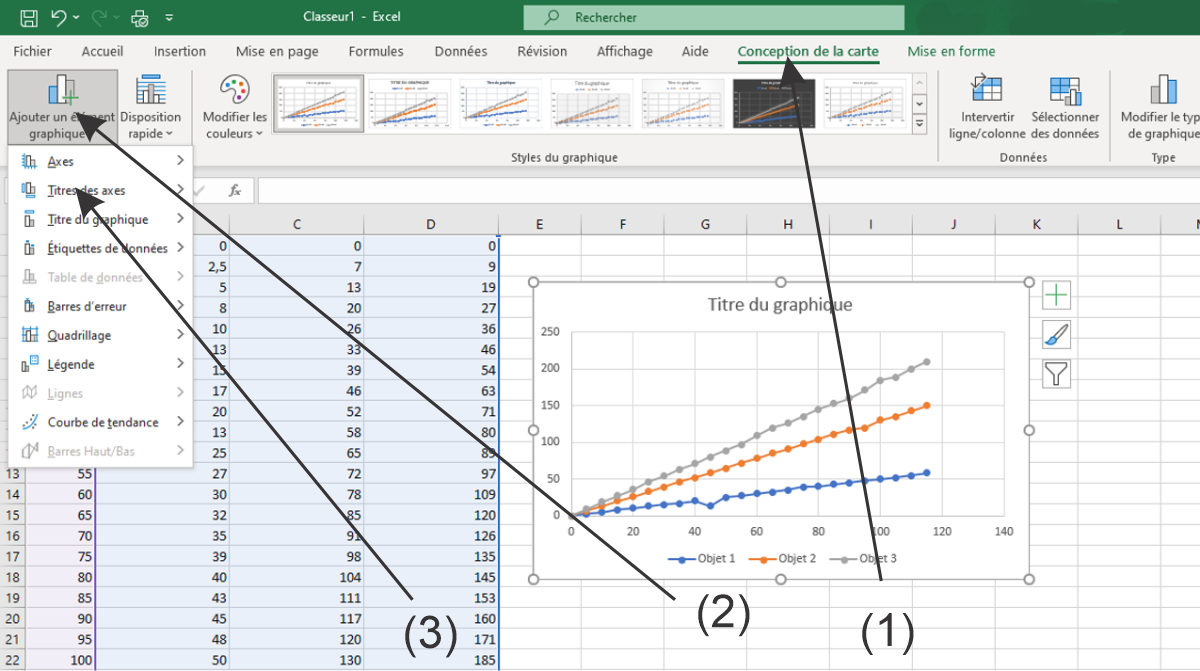

(1)   Sélectionner l'onglet Conception de la carte.

(2) Sélectionner Ajouter un élément graphique (à gauche du menu).

(3)   Cliquer sur Titre des axes et ajouter les titres des axes.  Ajouter ensuite le titre du graphique.

Pour imprimer le graphique, sélectionner le graphique, puis allez dans l'onglet Fichier, à la gauche du menu.  Sélectionner Imprimer.
